一、产品简介

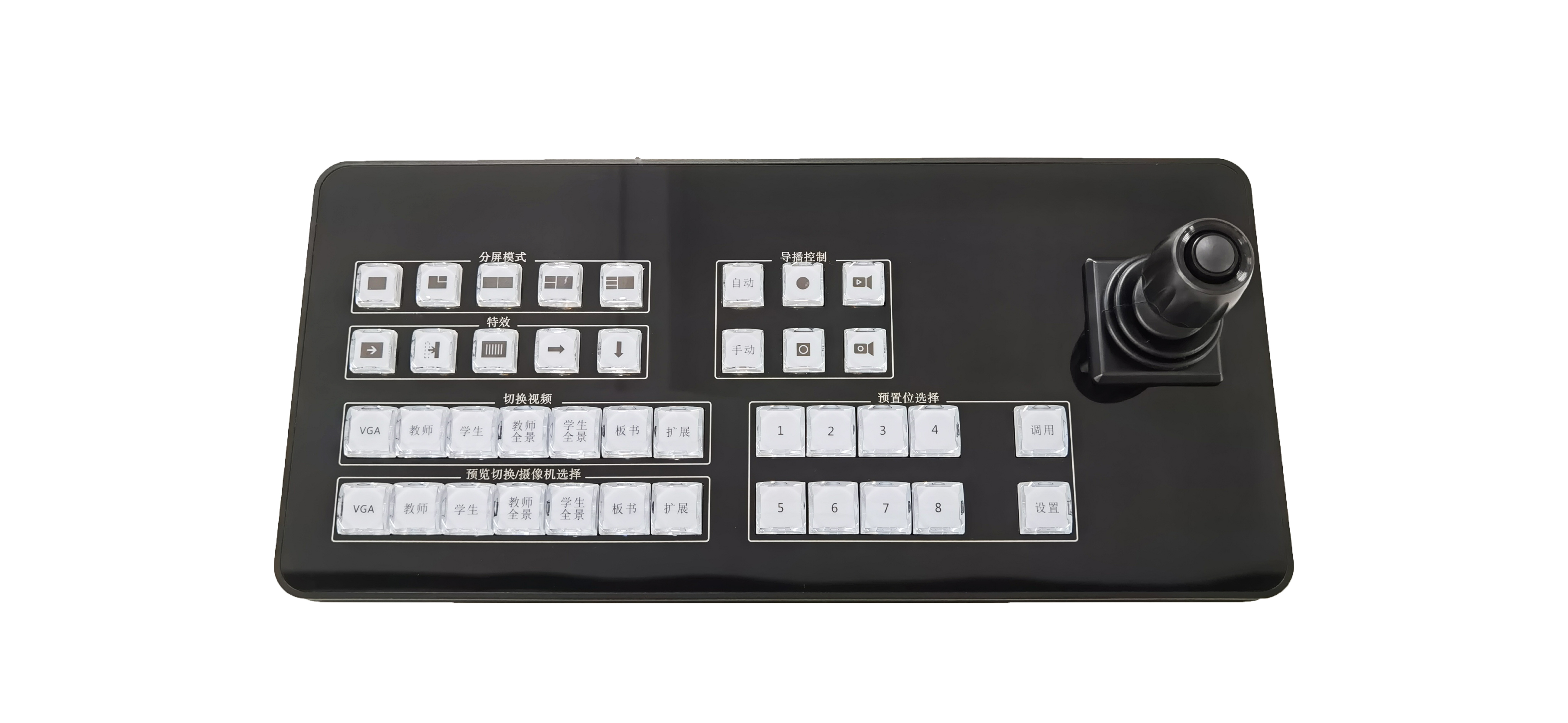

本设备是集摄像机控制、导播控制、录播控制为一体的专用控制键盘。外型简洁，操作方便快捷，功 能状态指示明了，支持 RS232 通信接口。

二、功能特点

支持录播控制操作 、支持云台手动、自动控制模式 、支持导播手动、自动控制模式 支持多种通信接口，包括 RS232，RS422，USB 接口。（RS422、USB 是备用预留接口）

三、 技术参数

控制接口 RS232/RS422/USB（RS422、USB 是备用预留接口）

 摄像机控制协议 VISCA 波特率 9600bps

 摄像机通道 7 通道

操纵杆 四维霍尔操纵杆

按键 全彩发光机械按键

电源 DC12V

功率 <5W

工作温度 -20℃~+60℃

材料 工业塑料+铝合金 尺寸 354mm(长)*164mm(宽)*51mm(高)（不含摇杆及旋钮尺寸）
